2022年5月24日火曜日

タイヤのグリップについて考察3

前回に引続き、タイヤについての考察です。

今回はタイヤは太ければコーナーが速い(CFが得られる)のか、また縦方向のグリップはどうすれば良くなるのかについて、です。


・太いタイヤは横力に対抗できる?


前回までの考察だとタイヤを太くしても接地面の縦横比が変わるだけで接地面積が変わらない条件で考えてきました。ところが実際は若干変化(面積が拡大)します。

面積が増えるとなぜ速いコーナリングができるのか。

その答えがここのHP様の「タイヤを太くすると何故グリップが上がるのか」を見てもらうと分かります。
このHP様の結論は太くすると最大荷重時の摩擦限界が高くなると言うことです。




太くすると赤い所まで限界が上がる。(自動車を物理する 様より)


300kgぐらいまでの荷重では細いタイヤも太いタイヤも比例的にグリップがあがりますが、そこから先の限界の伸び具合に差が生じます。つまりこのグラフで用いたタイヤで行くと、仮に荷重移動したとしても片輪に300kgしか掛からない車であれば細いタイヤだろうが太いタイヤだろうが一緒なワケです。
逆に太いタイヤを履かせた場合、バネ下重量が重くなるし、走行抵抗増えるし・・・なにより値段が高くなるのでマイナスしかないわけです。



また補足として前回説明したように空気の働きだけを見ると、サイドウォールの厚みが高い方が剛性が高いという理論が成り立ち、トレッド面全体が偏心しやすくなる(タイヤを正面から見たときにトレッド面がホイールセンターからずれる現象)のですが、単にサイドウォールの「ヨレ」だけみると、ゴムなので横からの力がかかった時の変形が大きく、ある程度はサイドウォールを薄くした方がCPが得られるという工学書の実験結果が乗っていました。


また横幅を広くしたときのグリップに関しての補足説明としては、金属やゴムなどの表面は一見平らに見えてもミクロの目で見ると凹凸があって、目で見えている接地面積と、実際に地面にタイヤが触れている真実接地面積は違います。


「車両運動性能とシャシーメカニズム」の図2-66より

実際地面と接している面積は見かけの接地面積、世間一般的に「ハガキ一枚分の面積」よりも少ないという事実があります。
細かいことは省略しますが、ゴムを柔らかくすると地面の凹凸に沿ってゴムが変形するので、真実接地面積が広がり摩擦力が上がるというからくりになっているのですが、真実接地面積も前回の「横滑り角とコーナリングフォース」の図のように、面積と摩擦力が比例関係にあるのは初期だけで面積が大きく(タイヤでいうと温度が上がったりして柔らかくなる)っても、それ以上は摩擦が上がらなくなります。つまり上のHP様のようにある程度まで荷重を掛けるとそれ以上限界は上がらなくなります。

よって熱が入らなくても最初から柔らかいSタイヤはいきなりタイムが出ますし、熱が入りすぎてもグリップが上がらない(タレる)症状が出てくるわけですね。





以上説明してきた摩擦力は接触している物同士の表面の分子の間に引き合う力が働いており、滑らせようとすると「分子間力によるせん断抵抗力」が発生するために生じる現象でした。
しかし摩擦力を生じさせるにはもう一つ「変形損失摩擦力」というのがあります。
これは凹凸のある路面の上を走ればゴムの接触部分は変形と復元を連続して発生し、運動エネルギーが消費されることによって生じる摩擦力です。
つまり縦方向に柔らかくて粘り気のある(ヒステリシスロスの大きい)タイヤであれば得やすい物になります。
具体的にどういうものか考えを進めてみました。








・ゼロ発進におけるタワみの極み

今まで横向きの力に対してどの位タイヤが耐えれるか見てきましたが、この摩擦力(ヒステリシスロス等によって生じるもの)は主に縦向きの力に対してどうかと考えて良いと思います。
即ちサイドターンやゼロ発進時に、どんなタイヤがどの様な特性を持つかと言う事です。


タイヤの地面に触れている所は、外径に対してある一定の割合で潰れて平らになります。(例えば上図の接地長は仮に直径640mmのタイヤの3%とすると60.23mmとなります。もちろん空気圧が一定の場合で考えます。)
接地長というのは細いタイヤの方が長くなるのは前回の通りですが、接地長のタイヤ外径に対するパーセンテージは同じ銘柄、同じ荷重の場合あまり変わらないらしいので大きい外径のタイヤの方が接地長を稼げます。(上の条件だと640mmのタイヤだと60.23mmですが、650mmのタイヤの場合61.23mmになるわけですね。ただ実際は勿論この通りに3%のままではなく、2.998%とかに減るとは思いますが。)


と言うことで同じ太さのタイヤでも外形サイズが大きい方がより接地面を稼げるわけです。軽自動車とGT-Rじゃタイヤ幅も違いますがそもそも外形サイズが全然違うのは接地面積と内空気量を確保するためのようです。

コレを生かした極端な例で言うと、ゼロ発進を重視するドラッグレースカーが太くて外径が大きなタイヤを履いてます。



彼らはヒステリシスロスを最大限に発揮させるためホイールは出来るだけ小さくしてハイプロファイリングなタイヤを履いています。これは縦方向にタワむゴムの領域を広く取ることで、発進時の荷重が掛かった瞬間に縦方向にタワみやすくなり接地長が伸びる=接地面積が増えるようにしているみたいです。
ただ注意しなければならないのは接地長が長くなるとステアレスポンスが落ちますので後輪には良いかもですが、前輪につけるのは??



ということでタイヤを太くしたり大きくすることは確かに速く走る上で効果があるようですが、縦横両方のことを考えると無限に太く&大きくすれば良いわけではなくバランスなワケです。
これらの理論の延長線上に、サーキットを走るハードなチューニングカーではサイクルフェンダーとかにしてタイヤハウスを広げ、太くて大きな薄いタイヤを入れ込んで接地面積を広げ、縦にも横にも限界を上げているのでしょう。。。が、一般的な公道を走る車や公認競技に参戦するのであればそこまでできませんよね・・・ってことで




結論

普通にスポーツ走行をするには
太くてもダメ、細くてもダメ。ちょうど良いあんばいが一番いい。





前ホイールを18インチにしてステアレスポンスを、後ろを17インチにしてスタートダッシュを得ると言うSUPER GTがよくやっているセッティングもこれらの理論から「アリ」と判断できるわけです。
ただ一般車競技をする上でタイヤの太さ、大きさなんて同じ車種、同じクラスであれば大体一緒ですし、銘柄まで一緒なことが多いのでアドバンテージにはならないですが。。。

じゃあどうすれば良いかと前のブログに書いたホイールサイズを変更してあげるか、タイヤを上手く使いきれる線形内に収まるよう「荷重移動を少なく」して、4輪へ均等に仕事させるようにすれば効率よく車全体でCPが得られることになります。

荷重移動を少なくするにはトレッド、重心、重量などを考えればいいのですが非常にメンドクサイのでまたいずれってか上記のHP様に詳細に載っているのでそちらをご覧下さい。
GT、F1などは上記の「トレッド、重心、重量」どれを見ても「広い、低い、軽い」を追求している所からもその重要さが伺えます。またそれに伴ってアームの構造も素晴らしいですよね。



タイヤの構造からくる大まかな特性をまとめたシリーズでした。次のブログでは続いて上記の考察に基づいた実験の結果、体感について記載していきたいと思います。


他の記事をお読みになりたい方はサイトマップや↓の検索・ラベル等からご参照ください

2022年5月19日木曜日

VITOUR TEMPESTA Wraith

ヴィツァータイヤから新しいタイヤのリリース情報です。



トレッドウェアは100と200とのことですが、写真の色写りかもしれませんが、固そうなゴムのイメージを受けます。

ただトレッドパターンは個人的な見解として熱が入りにくそうなので実際に見てみたいですね。


他の記事をお読みになりたい方はサイトマップや↓の検索・ラベル等からご参照ください

2022年5月18日水曜日

2022TMSCジムカーナ第2戦と製品テスト

前回の課題だったブレーキ系のトラブルとアライメントの効果について確認、そして主な議題はとある製品テストでした。

コース図はコチラ。



わりとコテコテな設定。
特に大先輩のコース設定者、ユウさんのパイロン配置に悩まされます

アライメントの効果は街乗りでかなりの違いを感じてましたが実際に全開で走ると思った以上にフロントが入るようになって早速パイロン吹き飛ばすの図。


自分が思っているラインより内側を車が走ってしまい吹き飛ばしてしまいました。
と言う事でドライバーの性能改善は難しいのでヒヨったライン取りで走った二本目。

路温も1本目から下がったこともあり全体的にタイムダウン。


マネージャー君のパパに負けてしまいました。


で、メインは製品テスト。今回はマネージャー君に全権委任です←

彼は前日は幸田で周回テスト、そしてジムカーナテストと2日連続のテスト。お疲れ様でした。



囲まれるの図。

写真は下里選手より。

今回も皆様お世話になりました。
一方の自分は今日から3日間、仕事でK田サーキットに篭ります。


他の記事をお読みになりたい方はサイトマップや↓の検索・ラベル等からご参照ください

2022年5月12日木曜日

タイヤのグリップについて考察2

 前回の続きでリライトです。タイヤの大切な要素は「走る、曲がる、止まる」だったと思います。



ただもう一つ大事な要素として「支える」と言うのもあると思います。
支えているのは勿論空気なのですが、ゴムにただ空気を入れていくだけだと風船のように四方八方に自由に膨らんでしまい、上記の性能をうまく発揮できなくなるため、タイヤにはカーカスという骨組みが入っています。
ゴムとゴムの間にカーカスを挟みこみ、それをどんどん重ねてタイヤの形を保てるようにしています。この重ねた数をプライスとか言うみたいですが。

ちなみに「ラジアル」と「バイアス」という2つの種類のタイヤが存在していますが、ラジアルタイヤはカーカスの重ね方が円周方向に直角に交差させた物。バイアスは円周方向から90度ほどずらした形で重ね合わせた物らしいです。
最近の乗用車用のタイヤでラジアル以外を見つける方が難しいですが。ちなみにラジアルの方がトレッド面の剛性が確保されていて走行が安定する構造みたいです。




・ホイールのインチアップによる影響

「剛性」という面でやりがちなのがホイールの大径化、ロープロファイリング化があります。
例えばシルビアなんかだと純正で205/55/16のサイズですが、255/40/17とかにすることを指します。この場合だと15%ロープロ化されています。(パーセンテージ表記ではなく、実際のハイト差は10mmぐらいです)
このように横幅を太くすれば接地面積が増えて、ハイトが薄くなってタワむゴムの部分が減るんだから速く走れてあたりまえじゃないかと考えていたんですがそうではないようです。


接地面について今はもうホームページが閉鎖されてしまいましたが、Motor city Rally様によれば

>まず、一般に「太いタイやはグリップがいい」って言われているし、実際その通りですよね。でも、ここで注意したいのがその理由、そう、決して「太いタイヤは接地面積が広いから」ではないという事です。
物理学の法則に「風船のように内部を空気で満たした薄膜の空気袋を考えたとき、荷重が一定なら、接地面積は内圧に反比例する。」というのがありまして、それはタイヤに関しても同じことが言えます。つまり、「185/60R14でも195/50R15でも205/45R16でも車重とタイヤの空気圧が一定なら接地面積は常に一定=一緒」といいかえられるんですね。
太いタイヤの方がタイヤの中のベルトが太いので細いタイヤと比べてワッカとしての剛性(リング剛性)が高いんです。つまり、タイヤが太いので横方向には太く接地している反面、上から荷重がかかった時につぶれにくいので縦方向への接地長が短くなり、結局、接地面積自体は同じとなってしまうわけです。まあ、若干の違いがあるにしてもトレッド幅ほどの違いは無さそうです。


ということで接地面積はタイヤを太くしたとしても同じタイヤ構造であれば変わらないと言うことになります。(外径も同径の時)
じゃあなぜタイヤを太くするとタイムがあがるのでしょうか?それについても上記のHP様で

>答えは簡単。タイヤのトレッド下にあるベルトが、タイヤが太くなるほど太くなるため、平面的な捩れの力に対して強く、ゆがみにくくなるってワケです。そのため、太いタイヤのほうがスリップアングルがついた時に出すことの出来る力が高くなるって事だったんですね。

と書かれていました。
ベルトとはカーカスとかを指しているのだと思いますが、サイズごとに構造を変えるというより、縦長だったトレッド面が横長になることによって接地長が短くなり、トレッド面が歪みにくくなるというのが正しい気がします。


路面からの入力に対してねじれずにグリップできる=コーナリングパワー(CP)が獲得できるというメカニズムのようですね。


また扁平率についても

> 空気を入れることによってその内圧でサイドウォールがパンッと張ります。これによってタイアのサイドウォールに剛性、つまり張力剛性が生じるわけです。
 タイヤの扁平率を上げていくとサイドウォール部の上下長が短くなり、上下に潰されたように丸い形になっていく。形が丸くなっていくと、このタイヤの張力剛性は下がっていく。一方、扁平率を下げると、サイドウォール部がまっすぐ立ち上がるので張力剛性は向上していく。張力剛性があがると、タイアのサイド剛性、引いてはタイア自体のボディ剛性が向上するという事です。
 つまり、超扁平タイアはベルトが太くリング剛性が高いので輪っか自体は潰れない一方、サイド部の剛性が低いため中心がずれるような偏芯性が大きくなってしまうわけです。つまり、グリップがよくなる反面、操縦安定性などの初期レスポンスなどに問題が出てくるわけですね。


薄いタイヤの方が剛性が低いと言ってますね。確かに薄いタイヤにしたら空気圧を少し高めに入れろと言われるのも張力剛性を高めるためなのかもしれません。

つまりロープロ化すればするほど理論的にはレスポンスが悪いタイヤになってしまうわけですね・・・ただそうならないようにメーカーは低扁平のタイヤになればなるほどサイドウォール剛性を上げています。
計測頂ければと思いますが、16inchのタイヤより17inchのタイヤ単体の重量も重いことが多いです。


ただ上記では「ハイトが低いとサイドウォールが相対的に丸くなるから剛性が下がる」と書いてありますが、単純にタイヤのサイドウォール面積が狭くなって空気張力を得られる面積が狭くなるというのも一因だと思います。
(ちなみにホイールを太くしてタイヤを若干引っ張ってあげるとサイドウォールの丸みをなくすことができるので横剛性を確保できるみたいです。また理論ではハイトが高い方が剛性高いと言ってますがですがやっぱりゴムなので伸びる領域が広いとどうしてもタワみます。詳しくは次のブログで)

Sタイヤのサイドウォールが恐ろしく硬いのもCPを得るためには合理的な手段だったんですね。
ちなみに自分もテストに携わらせていたZESTINOタイヤもサイドウォールはめちゃくちゃ硬いです。硬すぎて自分で組みたくありません←
(路面追従性を確保する為にも、やみくもに硬くすれば良いって訳ではありません)






・タイヤの性能を生かし切るホイールサイズ

上記で引っ張るのが良いと触れましたが、実際どの位の太さのホイールにタイヤを組めばよい分からなかったので各タイヤメーカー様にインタビューしてみました。以下255/40/17サイズについての話の要点をまとめてみました。


>255/40/17の適正ホイールサイズは8.5-10J

ジムカーナなどの競技においてはその適正サイズの一番太い物に履かせるのが一般的。(この場合10J)

太いとショルダーが張って、トレッドが平らになるので引っかかるような限界挙動を示す。
逆に細い物に組むのはFFのリアなど。サイドなどで引きずる時に引っかかりをなくしたような挙動を示す。また乗り心地的には細いホイールに組んだ時がソフトになる傾向がある。また0.5Jホイールサイズを変えるとタイヤの最大幅(トレッドじゃないですよ)は5mm程変わっていく。 (D,B,Y各社へのインタビュー)


やはり限界自体は太いホイールの方が上がると言うのはメーカーでも公言しているわけです。

ただしタイムは扱いやすさの「バランス」なので上限いっぱいのホイールに組んでしまうと色々影響がでてきそうですよね。GTカーのタイヤを見ても引っ張ってる車なんて見ないので255であれば9か9.5Jあたりに組むのが良いのかな?










・番外編-タイヤの乗り心地!?

ちなみに上で触れた乗り心地についてですが、時々自分の車に乗っていてそんな大きな段差じゃないのに「ここの段差だけはやたら突き上げが激しいな?」と思ったことはないでしょうか?少なくとも自分は大学生の頃の通学路に2つありました。

これについて調べてみると、タイヤ屋さんはちゃんと実験しているのですね。
ラジアルタイヤを上下方向にハンマーで加振すると約80Hzにピークをもってトレッドが共振するみたいです。
また接地して荷重をかけた状態でトレッドを前後方向に加振すると約10~80Hzの広範囲で共振する報告がありました。(走りを支えるタイヤの秘密 より)


>タイヤの接地長を21cmとした時、ここを路面の突起が通過する間に1.5回周期が訪れるため、共振80Hzになるのは約40km/hとなり、この時の上下方向の衝撃が最大となる

つまりタイヤの共振数と一致してしまう速さで決まった入力の突起を通過すると、そのタイヤにとって最悪の乗り心地が得られる場所と化すわけですね。
ただ乗り心地についてはタイヤだけじゃなくてサスペンション等の共振なども加わってくるので実際にはズレますが・・・。あくまでタイヤだけで考えた場合です。





理論的に太いタイヤにすると平面的ネジレ剛性が上がることでCPが得られることは分かりました。またサイドウォール剛性も重要ということも。


でもそれ以外のCPが上がる要因はないのか?



長くなってしまったので今回はこんな所。次回は意外と見落としがちな「あの」違いについて考えてみます。



他の記事をお読みになりたい方はサイトマップや↓の検索・ラベル等からご参照ください

2022年5月10日火曜日

タイヤのグリップについて考察

タイヤは漠然とグリップするゴムとしか捉えられてないことが多いですが、どうすればグリップが上がるのか考察してみた記事のリライトです。


まずタイヤの機能とはなんでしょうか?


「走る、曲がる、止まる」が一般的な解答でしょうか。



「走る、止まる」はまっすぐ進む分においては単純に荷重とタイヤの摩擦係数によってその性能を左右されます。

しかし「速く走る」上で重要なのは、もちろんまっすぐが速い=パワーがあることも重要ですが、「曲がる」性能も大事です。

一般的にハンドルを切れば曲がると思います。この時車の進行方向とタイヤに横滑り角(スリップアングル、θ)が付きます。

この時タイヤの回転面に直角な力を横力と呼び、車輪進行方向に直角な力をコーナリングフォース(CF)と呼びます。


楕円がタイヤです。

まずCFは荷重をかけて行けばかけて行くほど上がっていきます。皆さんコーナー曲がるときにブレーキで前荷重作ると曲がるはずなのでイメージしやすいと思います。



ここで注目したいのが、横滑り角8度ぐらいまでは直線的にあがりますが、そこからだんだん飽和していってしまってます。ちなみに400kgの荷重だと、立ち上がり6度ぐらいまでは300kgより低いと言うのもミソです。

更にスリップアングルが増加するにつれて増えてくるCFの割合を示す、つまりスリップアングル1度あたりのCFをあらわした値をコーナリングパワー(CP)と呼び、データ化したのが下図です。


以上から、荷重を一輪にかけるのは400kg以内(サイズによって変動)に収めると良さそうですね。
(そしたら荷重移動を減らして四輪に分散させれば良いのですが、そちらは少し以前に触れてみたりしました。しかしタイヤの話からはみ出してしまうのでまたの機会に。)

また一部のFFやAWDを除き普通の車のタイヤ切れ角は30~40度ぐらいですから、ハンドル操作が半回転以内であれば効率良くCFが得られることになります。そして16度(ハンドル操作約1回転)ぐらいで飽和してしまい。それ以上切ってもCFを得るにはあまり意味が無いことになります。



またよくサーキットなどで空気圧を調整したりしますが、理論的に空気圧があがれば耐荷重も増え(ロードインデックス)、コーナリングフォースも上昇します。
ただ実際には無限に増大するわけは無く、空気圧が上昇しすぎるとトレッドの接地長が減少するため限界が訪れます。


こちらもタイヤの構造によって左右するので、サーキットでそのタイヤを使っている方のアドバイスを受けるのが一番だと思います。



その他にキャンバーをつける事でCFを得ることも可能です。




上図より切れ角4度ぐらいまではキャンバー0、むしろポジキャンの方がCFが得られているのでレスポンスが良いことになります。
しかしピークCF値を獲得できているのは、ネガティブ側に4度です。
実際キャンバーをつけるとコーナーの奥で踏ん張ってくれるようになりますが、逆に付けすぎると縦方向の踏ん張りがなくなってしまい、自分の車で実験してみると同じコーナー、同じ踏力でフロントロックするようになりました。



と言うことで付けないよりは付けた方が良さそうですが、4度以上付けるのはたとえFFであってもやめた方が良さそうです。
ちなみにドリフトだとカウンターを切ったときに外側のタイヤがキャスターのせいでポジキャンになってしまうので、6度とかつけてもカウンターステア中の実キャンバーは起きてくるのでナックルによりますが寝かせ気味ですね。




今回速いコーナリングをするためCF、CPがどのように得られるかまとめてみましたがまだまだ要素はあるようです。
タイヤを太くしたり、外径を大きくしたり・・・。
でもそれらは本当に意味があることなのか?全日本ジムカーナやGTカーで逆にサイズダウンして早くなったという話を聞いた事もあります。
長くなりそうなのでまた次回に。

(荷重移動とステアバランスについて記事を書きました。



(図は自動車の運動と制御第二版より引用)


2022年5月5日木曜日

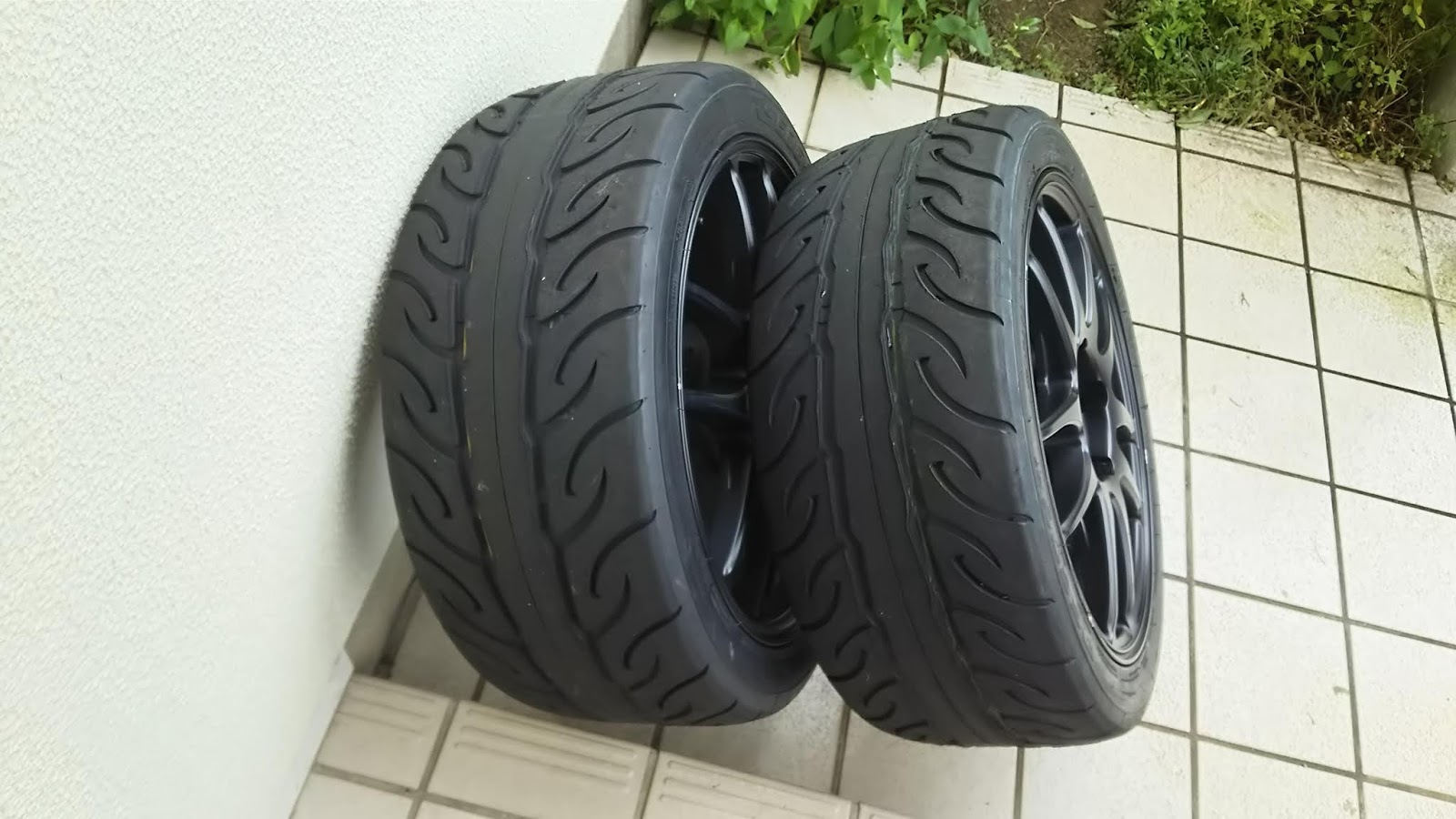

タイヤの硬化と劣化について

 サーキットや競技でタイヤを使われる方や、スタッドレスタイヤの硬化というのは気になる問題かと思いますのでリライトです。


この疑問に対し、こんな記事を拝見しました。







要は冷暗冷所、空気流入が激しくないところで保管していれば3年ぐらいは劣化をほぼ考えなくてもよいとする記事です。

もし上記記載した条件で保管できるのであれば比較的長い期間タイヤをフレッシュに使うことができそうですね。



一方で気を付けるべきこととして、上記で劣化しないとしているのは熱等の影響を一度も受けていない「新品」のタイヤであって、一度使用しているタイヤというのは「自動酸化」と呼ばれる劣化が勝手に進んでしまいます。
(製造時の釜の熱で、配合する添加物によっては新品でも酸化してしまうこともあり、特にTWの数字が小さい柔らかいゴム程影響があります)

詳しいことはコチラの論文に記載されていますが、要は一度熱を入れてしまったり紫外線等に当ててしまうと、酸素と化合して酸化、つまり劣化してしまいます。さらにその劣化した部分を起点に、劣化していない部分も自動的に劣化が進んでしまうと読めます。

(イメージ的には、鉄における錆のような感じでしょうか。一部がサビるとどんどん錆が広がる感じ)




ということで一度使ったタイヤというのは冷暗冷所に保管(ラップでぐるぐる巻きにしたり)した方が勿論良いですが、新品タイヤのように何年も劣化が進まないわけではない、という解釈になるかと思います。

逆に少し古いロットの新品タイヤ(ちゃんと保管されていたもの)で、叩き売りされてればラッキーかもしれませんね。



また最近のタイヤは国産メーカーでも海外工場で生産され、海上輸送されてることが多く、暑い時期に搬送された製品だと新品とは言え劣化している場合もありそうなので注意が必要です。
